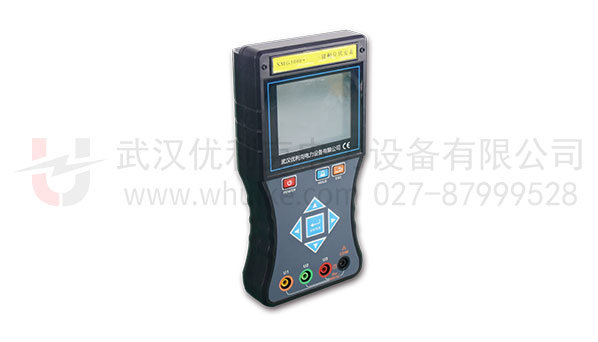

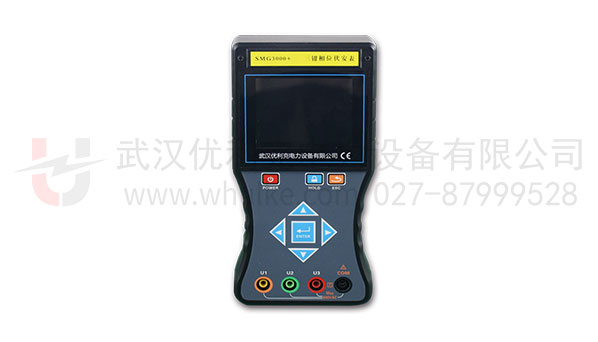

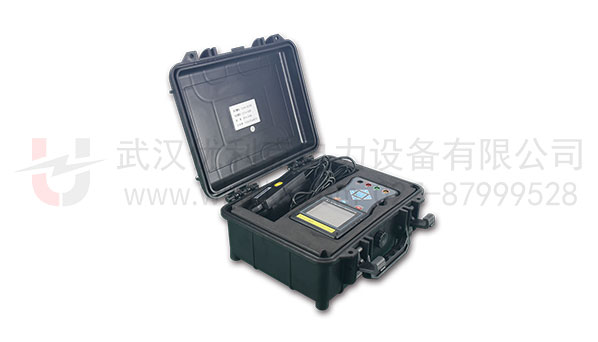

三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量
量程：600V/20A；3.5寸TFT彩屏顯示具有觸摸功能
1、三鉗相位伏安表同時測量三相電壓或四路電流(包含零線電流)。
2、同時測量三相交流電壓相角、電流相角、功角。
3、測量電網頻率和相序。
4、自動判別變壓器繞組、容性和感性負載。
5、六角圖顯示，彩色相序分析。
6、三相相位伏安表有功功率、無功功率、視在功功率、三相功率和和功率因數測量。
7、數據查看和保存功能。
8、數據靜態保存功能。
9、3.5寸TFT彩屏顯示具有觸摸功能。
10、三相相位伏安表鋰電池供電、一次充滿可連續待機大于20小時。
|
|
|||
|
1．基準條件和工作條件
|
|||
|
影響量
|
基準條件
|
工作條件
|
備注
|
|
環境溫度
|
23℃±1℃
|
-10℃～40℃
|
/
|
|
環境濕渡
|
40%～60%
|
-＜80%
|
/
|
|
信號波形
|
正弦波
|
正弦波
|
β=0.01
|
|
信號頻率
|
50HZ±1HZ
|
45HZ～65HZ
|
/
|
|
儀表工作電壓
|
8.4V±0.5V
|
8.4V±0.5V
|
/
|
|
測相位頻率相序時電流幅值
|
1A±0.1A
|
2mA～20A
|
/
|
|
測相位頻率相序時電壓幅值
|
100V±10V
|
10V～600V
|
/
|
|
測功率功率因數時電流幅值
|
1A±0.1A
|
20mA～20A
|
/
|
|
測功率功率因數時電壓幅值
|
100V±10V
|
10V～600V
|
/
|
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
|
2．一般規格
|
|||
|
功 能
|
同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
|
||
|
電 源
|
DC 8.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時
|
||
|
額定電流
|
約180mA Max
|
||
|
顯示模式
|
3.5寸真彩液晶屏顯示
|
||
|
儀表尺寸
|
長寬厚：196mm×92mm×54mm
|
||
|
鉗口尺寸
|
φ7.5mm×13mm
|
||
|
采樣速率
|
約3次/秒
|
||
|
量 程
|
交流電壓：0.00V～600V
|
||
|
交流電流：0.0mA～20A
|
|||
|
相位：0.0°～360.0°
|
|||
|
頻率：45.00Hz～65.00Hz
|
|||
|
有功功率：0.0W～12kW
|
|||
|
無功功率：0.0VAR～12kVAR
|
|||
|
視在功率：0.0VA～12kVA
|
|||
|
功率因數：-1～+1
|
|||
|
電流矢量和：0mA～60A
|
|||
|
分辨率
|
電壓：AC 0.01V
|
||
|
電流：AC 0.1mA
|
|||
|
相位：0.1°
|
|||
|
頻率：0.01Hz
|
|||
|
有功功率：0.1W
|
|||
|
無功功率：0.1VAR
|
|||
|
視在功率：0.1VA
|
|||
|
功率因數：0.001
|
|||
|
電流矢量和：1mA
|
|||
|
精度
（基準條件下） |
電壓：±(0.5%量程)
|
||
|
電流：±(0.5%量程)
|
|||
|
相位：±1°（工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°）
|
|||
|
有功功率：±(1.0%量程)
|
|||
|
無功功率：±(1.0%量程)
|
|||
|
視在功率：±(1.0%量程)
|
|||
|
頻 率：±(1.0%量程)
|
|||
|
功率因數：±0.03
|
|||
|
相 序
|
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍
|
||
|
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍
|
|||
|
檢測速率
|
約2秒/次
|
||
|
數據保持
|
測試中按HOLD鍵保持數據，“HD”符號顯示
|
||
|
數據存儲
|
99組
|
||
|
充電接口
|
USB充電接口
|
||
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
||
|
背光功能
|
有，背光亮度可調節
|
||
|
電壓檢測
|
當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
|
||
|
儀表質量
|
主機：350g(帶電池)
|
||
|
電流鉗：170g×3
|
|||
|
總質量：約1.35kg
|
|||
|
測試線長度
|
1.5m
|
||
|
電流鉗線長
|
2m
|
||
|
工作溫濕度
|
-10℃～40℃；80%Rh以下
|
||
|
存放溫濕度
|
-10℃～60℃；70%Rh以下
|
||
|
輸入阻抗
|
測試電壓輸入阻抗為：1MΩ
|
||
|
耐 壓
|
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
|
||
|
絕 緣
|
儀表線路與護套外殼之間≥100MΩ
|
||
|
結 構
|
雙重絕緣，帶絕緣防振護套
|
||
|
適合安規
|
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
|
||
