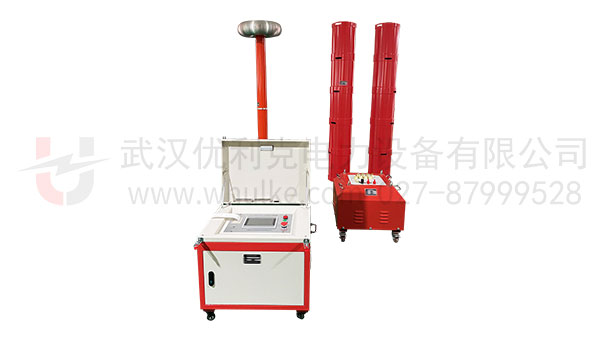

BPXZ-400kVA/400kV

變頻串聯諧振試驗裝置

功能：

110kV/300mm2電纜0.2km交流耐壓,電容量≤0.0294uF,試驗頻率30-300Hz,試驗電壓128KV,試驗時間60min。

特征：

110kV/630mm2電纜0.2km的交流耐壓試驗，110kV/63000kVA主變?nèi)^緣交流耐壓試驗；110kV及以下電壓等級GIS，開關母線母排等變電站設備的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、35kV/300mm2電纜1km交流耐壓,電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52KV,試驗時間60min。
2、110kV/300mm2電纜0.2km交流耐壓,電容量≤0.0294uF,試驗頻率30-300Hz,試驗電壓128KV,試驗時間60min。
3、220kV主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
4、220kV電壓等級開關.GIS等電氣設備交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過395kV，試驗時間1min。

技術參數

額定容量	400kVA
額定電壓	400kV
額定電流	1A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤3000米

試驗時設備組合方式

組合方式	電抗器選擇（50kVA/50kV八節）	激勵變壓器輸出端選擇	試驗電壓(kV)
35kV/300mm2電纜1km	使用電抗器兩節串聯四組并聯	5kV	≤52kV
110KV/300mm2電纜0.2km	電抗器四節串聯兩組并聯	10kV	≤128kV
220kV主變中性點	使用電抗器四節串聯	10kV	≤160kV
220kV及以下電壓等級開關GIS等變電站設備	使用電抗器八節串聯	20kV	≤395kV

系統配置參數

變頻電源	型號數量	BPXZ-22kW ，1臺
	額定輸出容量	22kW
	工作電源	220/380±10%V（單/三相），工頻
	輸出電壓	0 – 400V
	額定輸入電流	55A
	額定輸出電流	55A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行時 間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	尺寸重量	（長寬高mm）：540×380×420；約30kg
激勵變壓器	型號數量	JLB-22kVA/5/10/20kV/0.4kV，1臺
	額定容量	22kVA
	輸入電壓	0～400V
	輸出電壓	5/10/20kV/0.4kV
	結 構	干式
	尺寸重量	（長寬高mm）：5)580×580×520；約110kg
高壓諧振電抗器	型號數量	DK-50kVA/50kV ，8節
	額定容量	50kVA
	額定電壓	50kV
	額定電流	1A
	電感量	100H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	干式
	尺寸重量	（內徑高mm）：∅302×435；約50kg
電容分壓器	型號數量	FRC-500pF/400kV ，1套
	額定電壓	400kV
	額定電容量	500pF
	介質損耗	tgσ≤0.5%
	分壓比	6000：1
	測量精度	有效值1.5級
	尺寸重量	（內徑高mm）：∅140×800；約8kg
