繼電保護測試儀系統振蕩操作指南

發布日期：2022-03-10 瀏覽：1272 次

　　繼電保護測試儀系統振蕩可模擬單機無窮大系統的振蕩過程，并可在振蕩中加入故障，以測試保護裝置能否正確動作。繼電保護測試儀中用戶輸入【振蕩周期】一般為0.2s，【振蕩持續時間】為3秒，輸出電壓、電流都在第一路：UA、UB、UC;IA、IB和IC。

　　1.振蕩、無故障時

　　試驗過程是：正常態→振蕩態→返回

　　2.振蕩、有故障時

　　試驗過程是：正常態→振蕩態→故障態→返回。

　　試驗結果可測試振蕩態時的動作時間，及故障時保護的動作時間。

　　3.振蕩模型
繼電保護測試儀系統振蕩

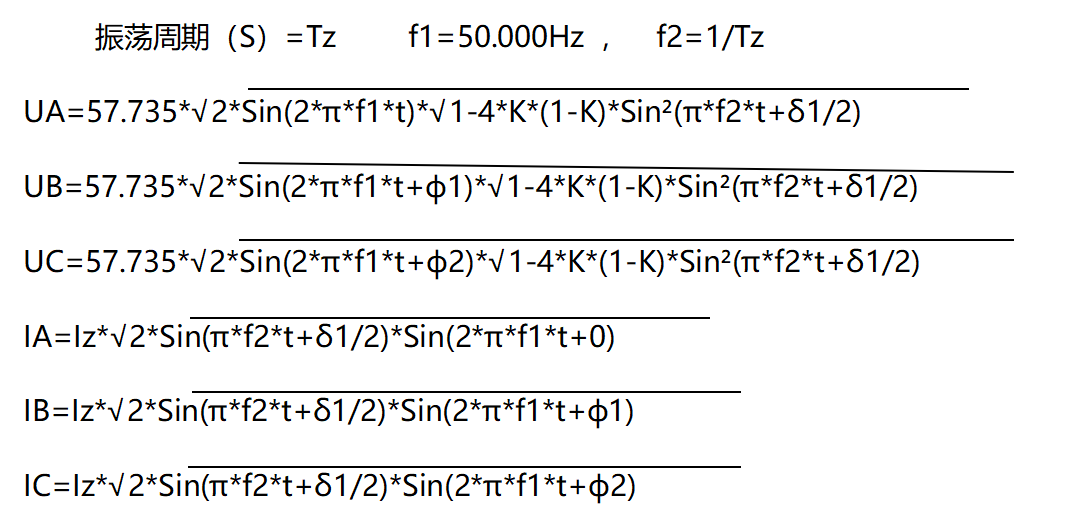

　　(1).旋轉振蕩(由DSP計算波形)
繼電保護測試儀系統振蕩

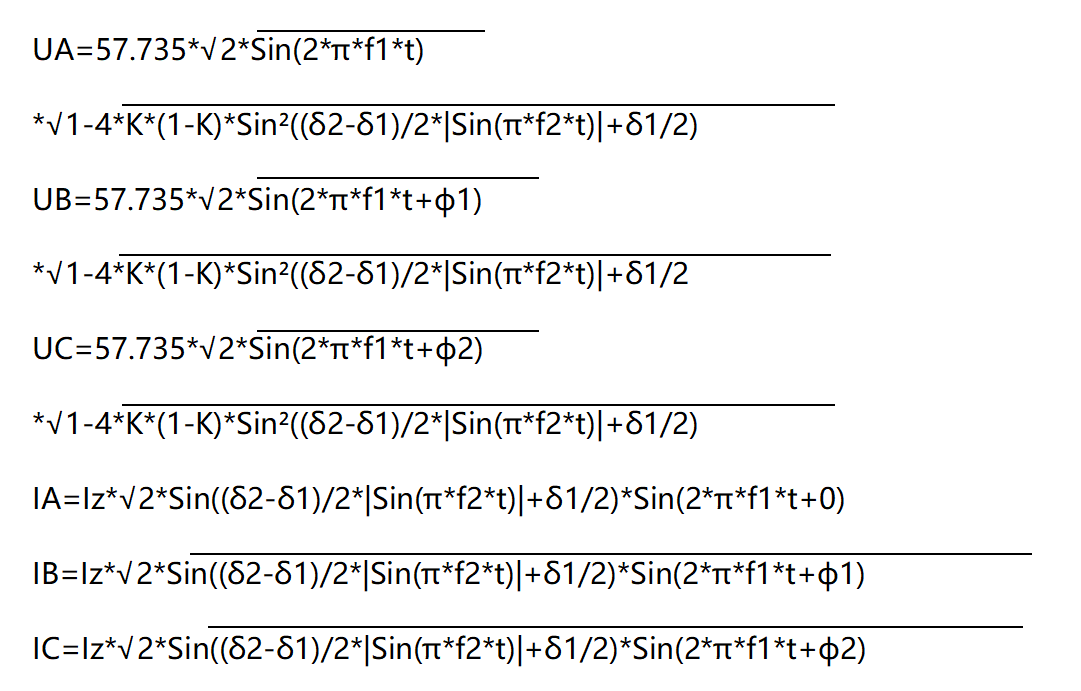

　　(2).搖擺振蕩(由DSP計算波形)
繼電保護測試儀系統振蕩
