試驗?zāi)康?/p>

　　測量電磁式電壓互感器直流電阻的目的是檢查其一次、二次繞組直流電阻測試儀的質量及回路的完整性，以發現各種原因所造成的導線斷裂、接頭開焊、接觸不良、匝間短路等缺陷。

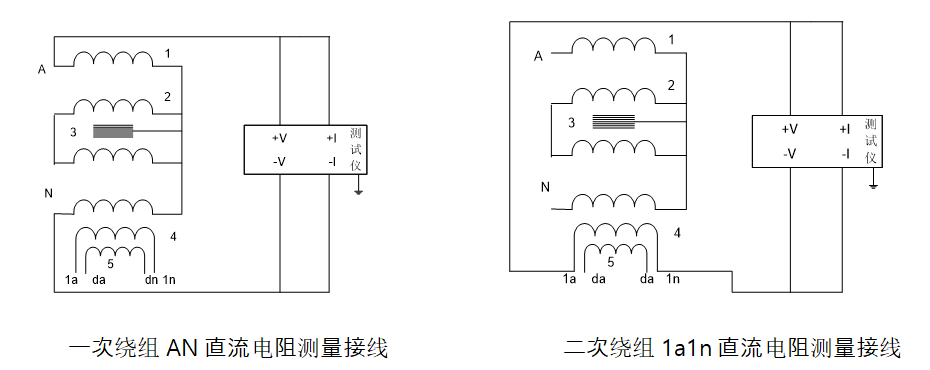

　　試驗接線

　　試驗步驟

　　A.一次繞組直流電阻測量接線

　　a.PT外殼接地，將直流電阻測試儀接地端子接地;

　　b.測試儀正極電壓和電流線接在一次繞組A端;

　　c.負極電壓電流線接一次繞組N端;

　　d.儀器接通電源;

　　e.檢查接線正確后，工作人員與施加電壓部位保持足夠的安全距離，操作人員征得試驗負責人許可后進行試驗操作部分;

　　f.開機，選擇測試電流。當確認被試品和儀器可靠的連接好后，按屏幕顯示的“復位”對應按鍵切換所需要的測試電流;按“測量”鍵后即開始測試，經過幾秒鐘屏幕中間的顯示區將顯示測量的電阻值。 如果出現屏幕閃爍，或充電電流長時間不穩定，則所測電阻可能超出當前量程所能測量的范圍，此時應按“復位”鍵退出測量，然后重新選擇測試小一檔電流再試。

　　g.測量完畢，按“復位”鍵進行放電，有“嘀嘀”報警聲，待放電指示完畢后才能倒換試驗接線。

　　B.二次繞組直流電阻測量接線

　　按照一次繞組的測量方法重復測量二次繞組直流電阻，測試前注意變換“電流量程”，并記錄測量數值。

　　測量全部完成后拆除所有引線，圍欄和其他試驗工具，由負責人檢查現場后，所有人員撤離現場。

　　試驗標準

　　《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006中規定：一次繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于10%。二次繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于15%。

　　試驗注意事項

　　(1)試驗時，機殼必須可靠接地;

　　(2)注意：在測量完感性負載時不能直接拆掉測試線，關閉輸出時，電感會通過儀器泄放能量，一定要在放電指示完畢后才能拆掉測試線;

　　(3)將測量溫度與以前測量溫度和出廠測量溫度對比，必要時換算到同一溫度下對比;

　　(4)直流電阻測試儀采用專用的測試線，防止導線截面達不到要求影響試驗結果;

　　(5)測試線夾與充電電流選擇不當，繞組充電時間不夠，影響測試結果;

　　(6)避免測試線破損、斷線、被測繞組的連接要牢固可靠，去除氧化層或臟污，減少測量誤差;掉頭等。

　　試驗周期

　　必要時進行測量，暫無具體規定。
