在電力系統的維護與檢測中，繼電保護測試儀扮演著舉足輕重的角色。它輸出的波形，是判斷繼電保護裝置性能是否良好的關鍵依

據，其準確性直接關系到電力系統的安全穩定運行。今天，就讓我們一同深入探討繼電保護測試儀輸出波形的那些影響因素。




一、繼電保護測試儀輸出波形的重要意義

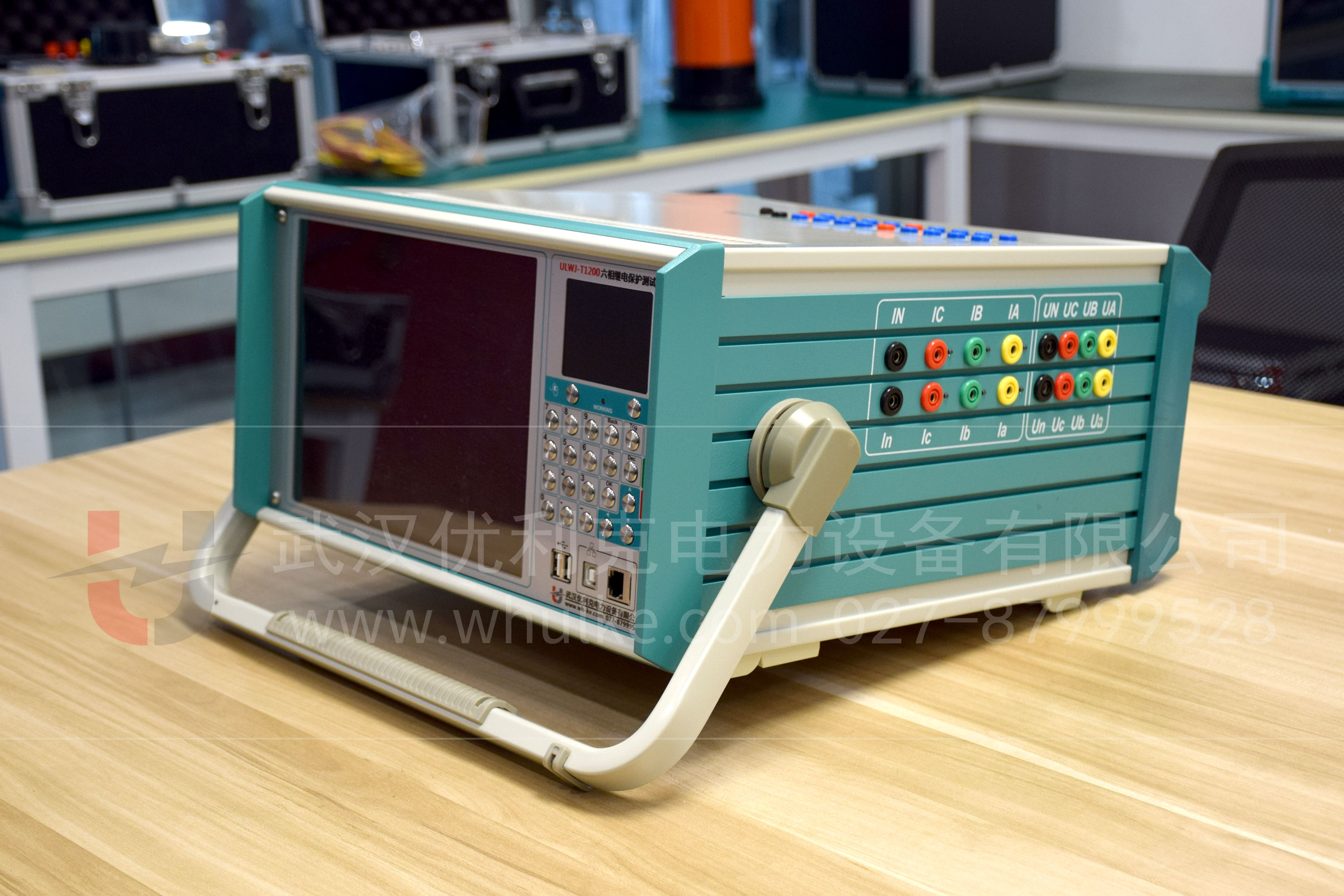

繼電保護測試儀模擬電力系統的各種運行工況，輸出不同的電流、電壓波形，以此來檢驗繼電保護裝置的動作特性和準確性。準確的

輸出波形能夠讓技術人員精準判斷繼電保護裝置在面對正常運行、故障等不同狀態時，是否能正確動作。比如在檢測距離保護裝置

時，測試儀輸出的模擬故障波形，能幫助確定保護裝置的測量精度、動作時間是否符合要求，進而保障電力系統在發生故障時，繼電

保護裝置可以迅速、可靠地切除故障，避免事故擴大。




二、影響輸出波形的因素

（一）硬件性能限制

信號發生器：作為產生原始信號的核心部件，信號發生器的精度和穩定性對輸出波形影響巨大。若信號發生器的元件老化、性能下

降，可能會導致輸出的正弦波不夠平滑，出現諧波分量。比如在需要輸出標準 50Hz 正弦電流波形時，因信號發生器問題，輸出波形

中混入了 5 次、7 次諧波，這就會使繼電保護裝置接收到錯誤的測試信號，影響對其動作特性的準確判斷。

功率放大器：繼電保護測試儀需要將信號發生器產生的小信號進行功率放大，以滿足實際測試需求。功率放大器的線性度不佳，會使

輸出波形產生失真。當對大功率的繼電保護裝置進行測試時，若功率放大器無法對信號進行線性放大，輸出波形就會出現削頂或底部

畸變等問題，導致測試結果偏差。

（二）軟件算法缺陷

波形合成算法：測試儀通過軟件算法來合成各種復雜的測試波形，如模擬故障時的短路電流波形。如果波形合成算法不夠先進或存在

漏洞，就無法準確模擬實際電力系統中的故障波形。在模擬三相短路故障時，算法未能正確計算各相之間的相位關系和幅值比例，輸

出的三相短路電流波形就與實際故障情況不符，影響對繼電保護裝置的故障響應測試。

采樣與控制算法：測試儀在輸出波形過程中，需要實時采樣和調整輸出信號。采樣頻率過低或控制算法不合理，會導致輸出波形的實

時性和準確性變差。當快速模擬電力系統的暫態過程時，低采樣頻率無法捕捉到暫態信號的快速變化，輸出波形就會丟失關鍵信息，

無法真實反映暫態特性。

（三）外部環境干擾

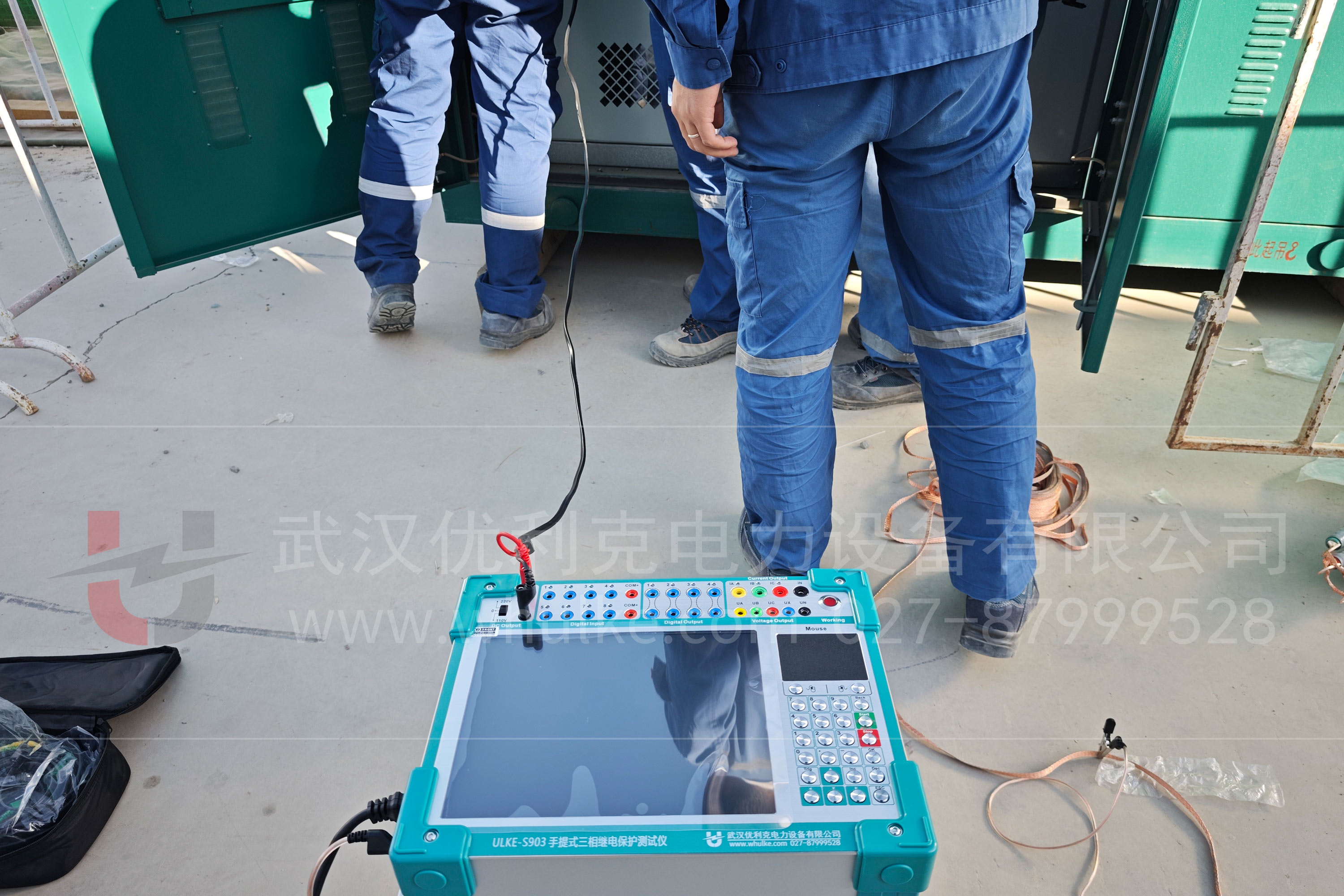

電磁干擾：電力測試現場往往存在大量的電氣設備，這些設備產生的電磁干擾可能會耦合到繼電保護測試儀的電路中。附近高壓輸電

線路產生的強電磁場，會干擾測試儀的信號傳輸線路，使輸出波形出現雜波和抖動。這些干擾不僅影響波形的準確性，還可能導致測

試儀誤動作，給出錯誤的測試結果。

溫度與濕度影響：環境溫度和濕度的變化會對測試儀內部的電子元件性能產生影響。在高溫環境下，電子元件的參數會發生漂移，導

致信號發生器輸出頻率不穩定，輸出波形的頻率出現偏差。而高濕度環境則可能引發電路板短路、漏電等問題，破壞輸出波形的完整

性。




三、應對策略

升級硬件設備：定期對繼電保護測試儀的硬件進行檢測和更新，選用高精度、高穩定性的信號發生器和線性度好的功率放大器，從硬

件層面保障輸出波形的質量。

優化軟件算法：持續改進波形合成、采樣與控制等軟件算法，利用先進的數字信號處理技術，提高波形模擬的準確性和實時性。

加強屏蔽與環境控制：為測試儀配備良好的電磁屏蔽裝置，減少外部電磁干擾。同時，將測試儀放置在溫度、濕度適宜的環境中，確

保其穩定運行。

繼電保護測試儀輸出波形的準確性至關重要，受到多種因素的綜合影響。只有深入了解這些影響因素，并采取有效的應對措施，才能

確保繼電保護測試儀為電力系統的安全穩定運行提供可靠的測試保障。希望通過本文的科普，能讓大家對繼電保護測試儀輸出波形有

更全面的認識。
