放電功能

　　在離線狀態下對電池組進行放電，或?qū)x器與用戶設備并接對電池組進行放電。放電按設置參數進行并保存過程測試數據，當達到任一終止條件后儀器自動終止放電，也可人為終止放電。

放電測試步驟：

　　第一步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器;反接告警提示)。

　　第三步：把放電線一端連到主機，另一端連到電池組兩端。(注意紅正黑負)。接反會告警提示

　　第四步：把整組電壓測試線連接到電池組2端。

　　第五步：插入電源，主機開機。

　　第六步：進入放電參數設置。

　　第七步：將放電開關撥到合的位置。

　　第八步：“確定”開始測試。

測前準備

　　接線應先接與儀器的連線，后接與電池的連線。用放電電纜將電池組與測試儀并接

　　若儀器需要外掛負載，請先設置工作模式為主機模式設置完成后才可進行測試。

參數設置

　　開機進入主界面，選擇“測試設置”—“放電試驗” 進入放電參數設置界面

　　按界面提示輸入設置參數，若參數設置錯誤，發出“笛. 笛. 笛.”的提示音，提示：參數設置不合理。

　　機房編號：0001-9999

　　電池組號：01-99

　　電池組數：電池組數1～2組

　　整組類型：根據電池組電壓選擇。(多種電壓類型的測試儀器，必須嚴格選擇)

　　放電方式：

　　恒流：應不大于儀器的電流規格值，超出，儀器提示

　　恒功率：48V: 設定功率最大值=(整組類型*1.2*最大放電電流/1000)KW

　　放電小時率：0.5-10小時可選擇。

　　整組電壓下限：若用戶放電時不需要監測整組電壓，只需將終止條件中的整組電壓設為0既可。

　　放電時長：時：分;最小1分鐘;最大99小時59分。

　　設置完成并確認接線正確后，合上放電開關，按確定進入放電測試。

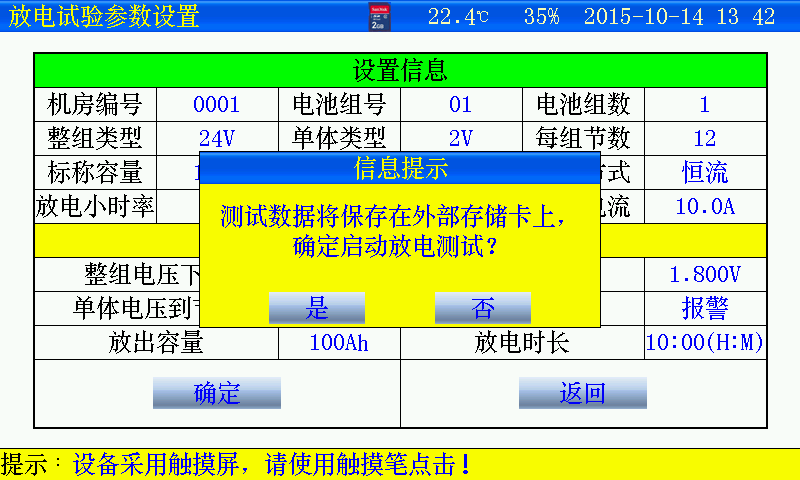

　　點擊“是”啟動放電

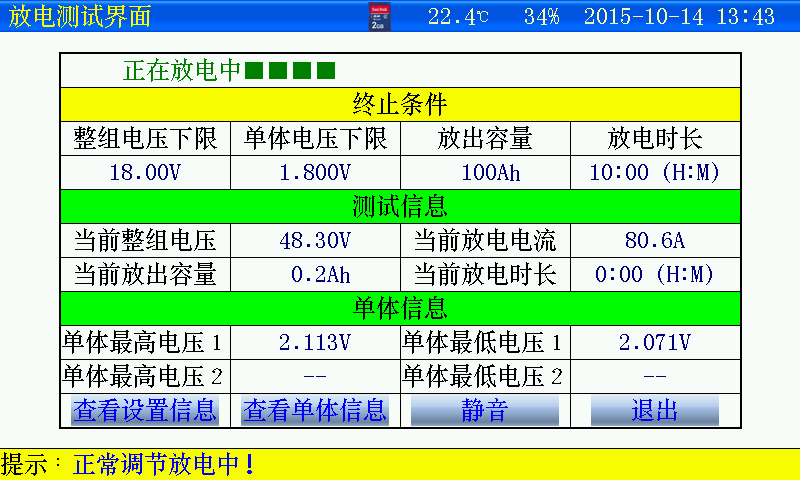

測試界面

　　達到報警條件的數據，將顯示為紅色。

　　查看設置信息：測試中可修改報警終止條件。

　　查看單體信息：顯示電池組每節電池電壓，顯示電池組電壓柱狀圖。(詳見章節3.2.4)

　　靜音：若達到報警條件，測試儀顯示報警原因，并發出“笛…笛.笛...”的提示音，按此鍵可關閉報警。

　　退出：停止放電

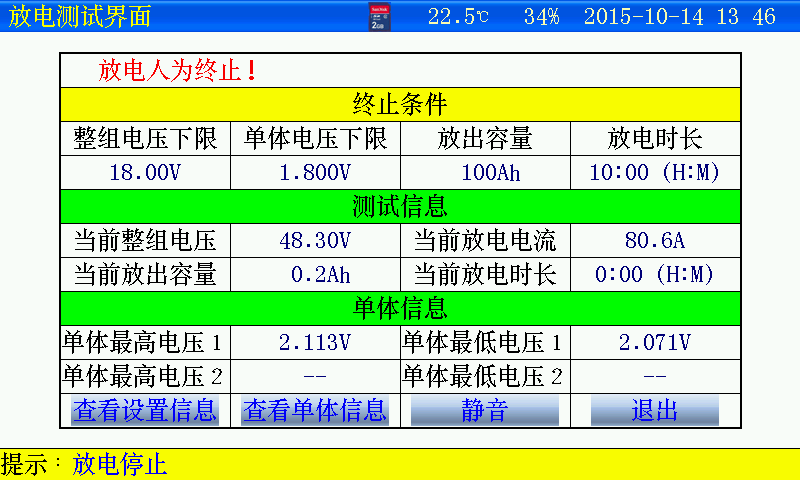

停止放電

　　人為終止或達到終止條件后，測試儀停止放電，進行散熱，此時禁止關閉儀器電源，以免造成儀器損壞!散熱結束后，顯示測試結果。

　　測試完畢;

　　關閉放電開關，關閉測試儀電源，拆除接線，拆線時應先拆與電池的連線，后拆與儀器的連線。

DL/T 1397《電力直流電源系統用測試設備通用技術條件》中相關內容

　　蓄電池容量放電測試儀 battery capacity discharge tester

　　具有穩流特性和保護等功能的專用負載，主要用于電力直流電源系統中蓄電池電量評估的設備。

　　蓄電池溫度 battery temperature

　　電解液平均溫度值。在核對性放電試驗用于容量-溫度換算時，取放電開始的蓄電池附近環境溫度。

　　穩流特性 stabilized current characteristic

　　蓄電池放電設備或裝置在電池端電壓變化過程中，保持放電電流恒定的性能。

　　恒流放電 constant current discharge

　　蓄電池以規定的恒定電流值向外電路輸出所產生的電能的過程。

　　核對性放電試驗 capacity check discharge test

　　在規定放電溫度、放電電流、放電終止電壓的條件下，人為通過恒流放電評估蓄電池荷電(容量)狀況的過程。

　　核對性放電曲線 capacity check discharge curve

　　蓄電池恒流放電過程中，獲得的蓄電池電壓-時間變化曲線。
